2019年05月数据库系统工程师考试下午真题【应用技术】（第1题）收藏

内容：应用技术
分数：15分
人气：2551

【1】　　阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】
　　学校欲开发一学生跟踪系统，以更自动化、更全面地对学生在校情况（到课情况和健康状态等相关信息）进行管理和追踪，使家长能及时了解子女的到课情况和健康状态，并在有健康问题时及时与医护机构对接。该系统的主要功能是：
　　（1）采集学生状态。通过学生卡传感器，采集学生心率、体温（摄氏度）等健康指标及其所在位置等信息并记录。每张学生卡有唯一的标识（ID）与一个学生对应。
　　（2）健康状态告警。在学生健康状态出现向题时，系统向班主任、家长和医护机构健康服务系统发出健康状态警告，由医护机构健康服务系统通知相关医生进行处理。
　　（3）到课检查。综合比对学生状态、课表以及所处校园场所之间的信息对学生到课情况进行判定。对旷课学生，向其家长和班主任发送旷课警告。
　　（4）在校情况汇总。定期汇总在校情况，并将报告发送给家长和班主任。
　　（5）家长注册。家长注册使用该系统，指定自己子女，经学校管理人员审核后，向家长发送注册结果。
　　（6）基础信息管理。学校管理人员对学生及其所用学生卡和班主任、课表（班级、上课时间及场所等）、校园场所（名称和所在位置区域）等基础信息进行管理，对家长注册申请进行审核，将家长ID加入学生信息记录中使家长与其子女进行关联，一个学生至少有一个家长，可以有多个家长。课表信息包括班级、班主任、时间和位置等。

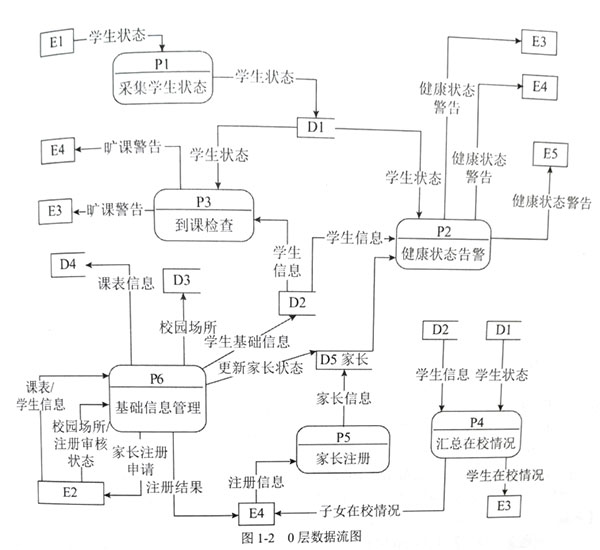

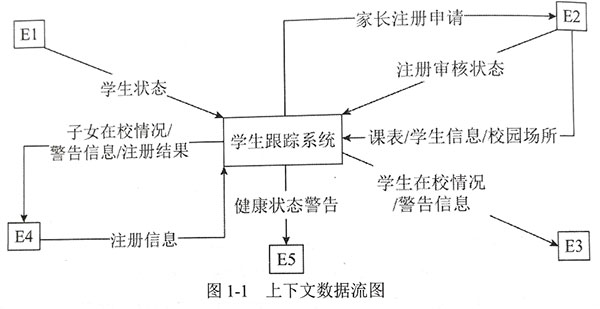

　　现采用结构化方法对学生跟踪系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

问题1 （5.0分）

　　使用说明中的词语，给出图1-1中的实体E1~E5的名称。

参考答案

答案解析

知识点

暂无

问题2 （4.0分）

　　使用说明中的词语，给出图1-2中的数据存储D1~D4的名称。

参考答案

答案解析

知识点

暂无

问题3 （3.0分）

　　根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点（三条即可）。

参考答案

答案解析

知识点

暂无

问题4 （3.0分）

　　根据说明中术语，说明图1-1中数据流“学生状态”和“学生信息”的组成。

参考答案

答案解析

知识点

暂无
